DeviceNet电缆,屏蔽DeviceNet网络通讯总线电缆

总线电缆

UNITRONICBUS  DeviceNet

DeviceNet电缆产品应用

DeviceNet总线系统，DeviceNet电缆用于工业设备的连接。它是一种低成本的网络连接方案，有着开放的网络标准。一对线传输数据，一对线供电。适用于高柔性应用。

——温度范围

固定应用：

PVC:-40℃~80℃

移动应用：

PVC:-5℃~60℃

PUR: -20℃~70℃

——测试电压

1500V/min(AC)

——特性阻抗

120±15Ω@1KHz

——额定电压

300V

——绝缘电阻

24AWG≥≥1GΩ.km

22AWG≥≥10M.km

——弯曲半径

固定应用:

10D(D=电缆直径)

偶尔移动：

15D(D=电缆直径)

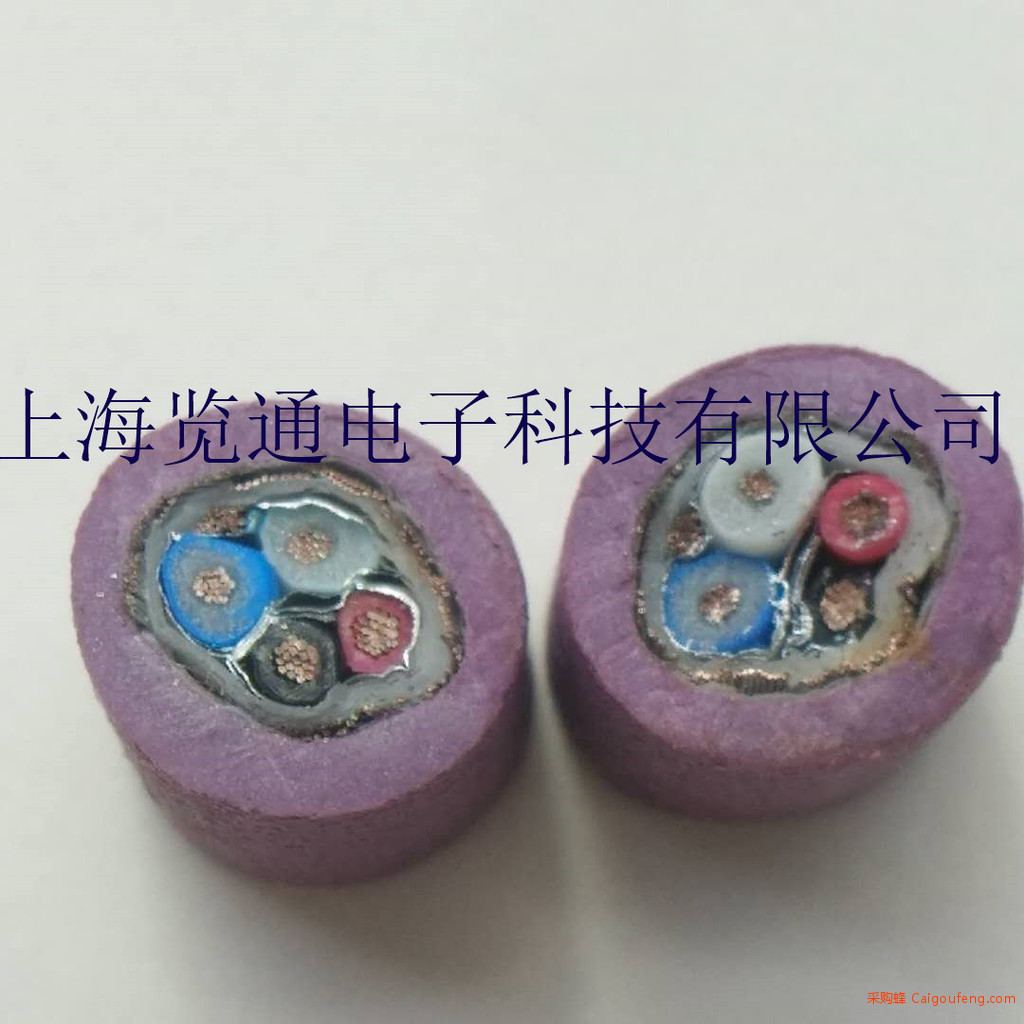

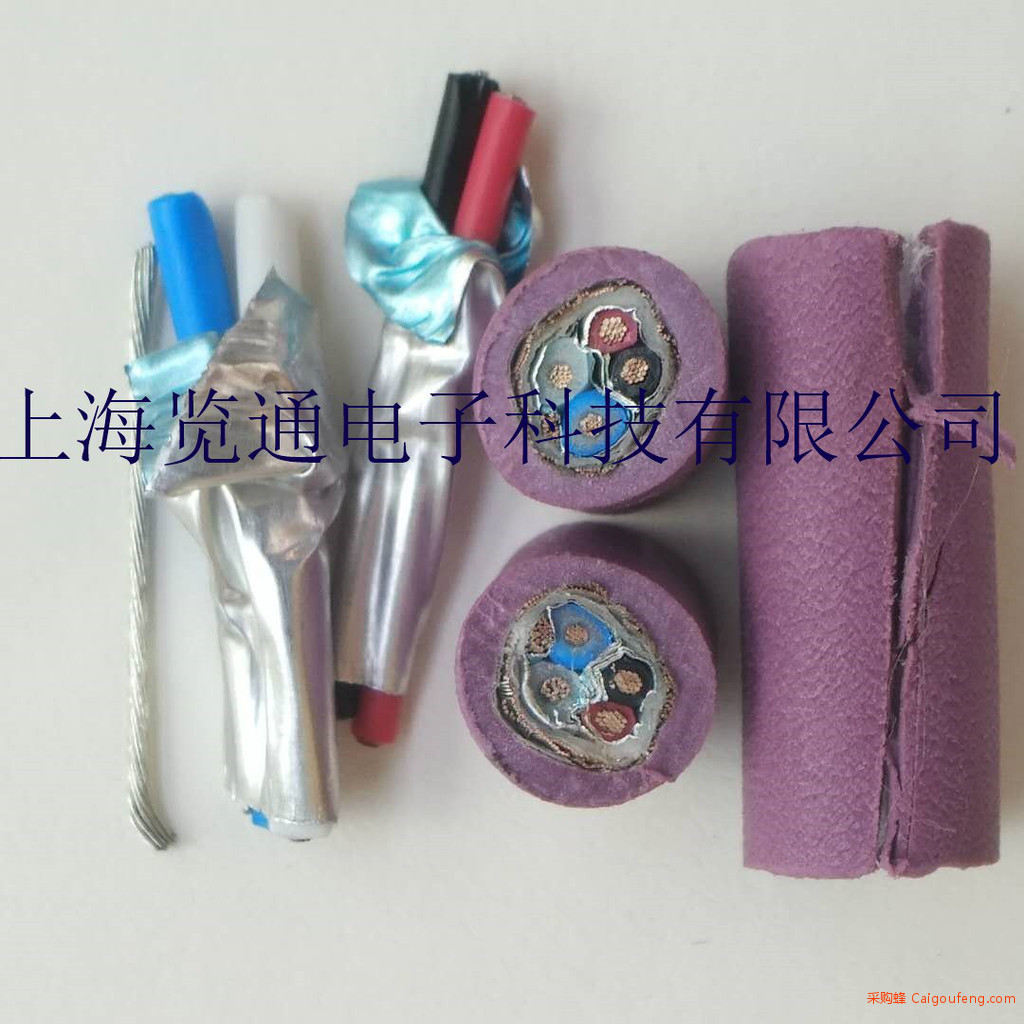

DeviceNet电缆结构

导体：精细绞合镀锡铜铜导体

绝缘：发泡PE（24AWG），PE（22AWG）

颜色：白，蓝（24AWG），红，黑（22AWG）

屏蔽：线对屏蔽，镀锡铜总编织

颜色：紫色（近似RAL4001）

DeviceNet电缆
