profinet网络配置电缆 PN type a 4x22awg/1 PN4芯屏蔽网线 profinet网络电缆

 Industrial Ethernet cable  PROFINET  TYPE A 4X22AWG/1 0.64mm 100ohm

profinet网络电缆产品应用

PROFINET协议，用于广泛的工业以太网场合应用，如机器，设备，仪器和控制柜等的布线，性能符合CAT5e.适用于固定应用。可适用于 EtherCAT 和 EtherNet/IP Profinet等工业以太网通讯协议应用

——温度范围

固定应用：

PVC:-20℃~70℃

FRNC:-40℃~80℃

——测试电压

2000V/min(AC）

profinet网络电缆 ——特性阻抗

100±15Ω

——绝缘电阻

≥5GΩkm

——导体直流电阻（20℃）

≤60Ω/km

——弯曲半径

固定应用:

10D(D=电缆直径)

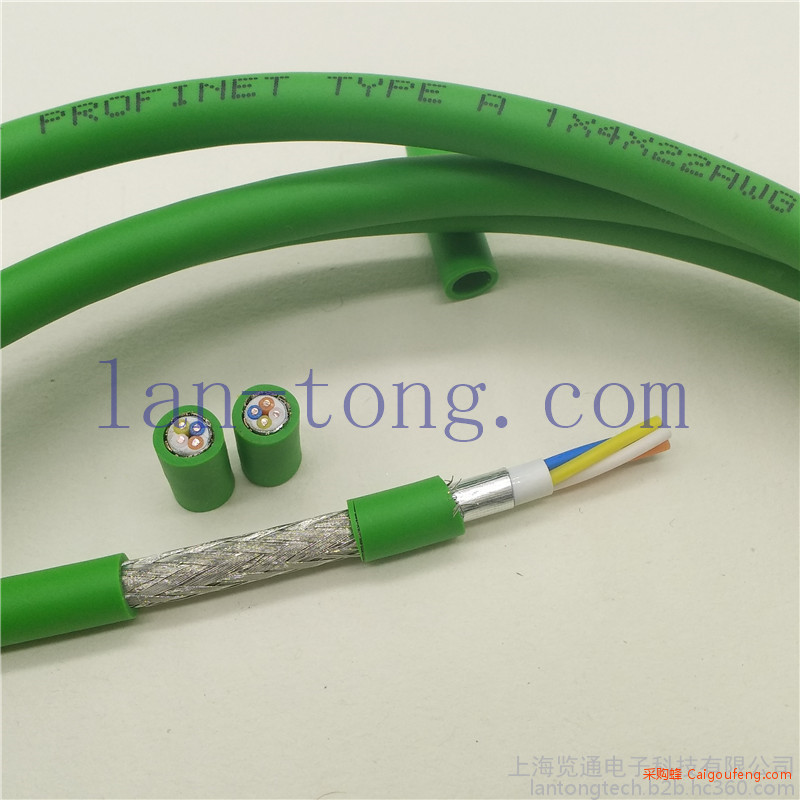

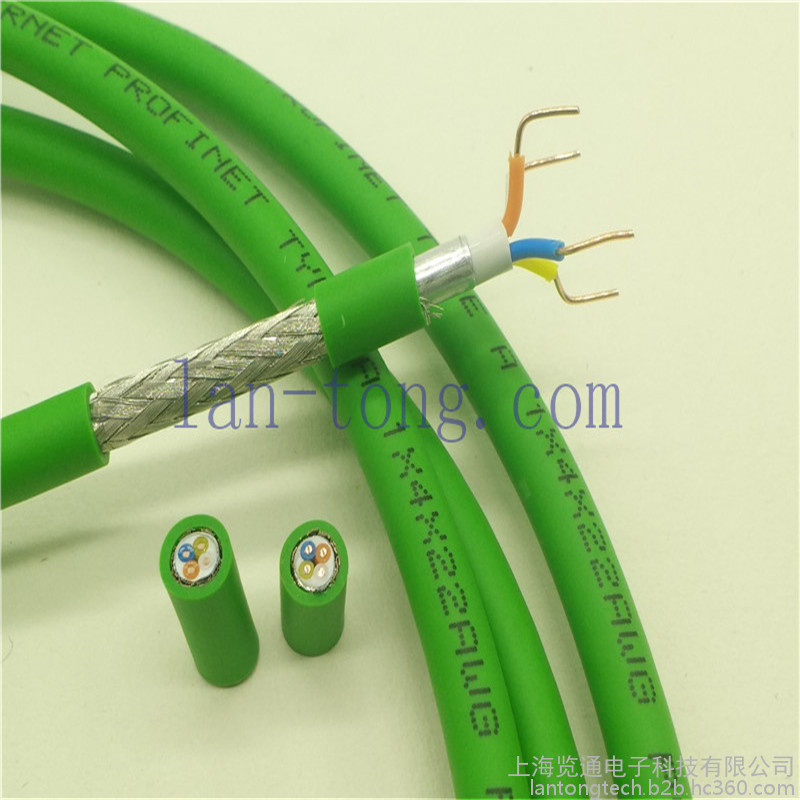

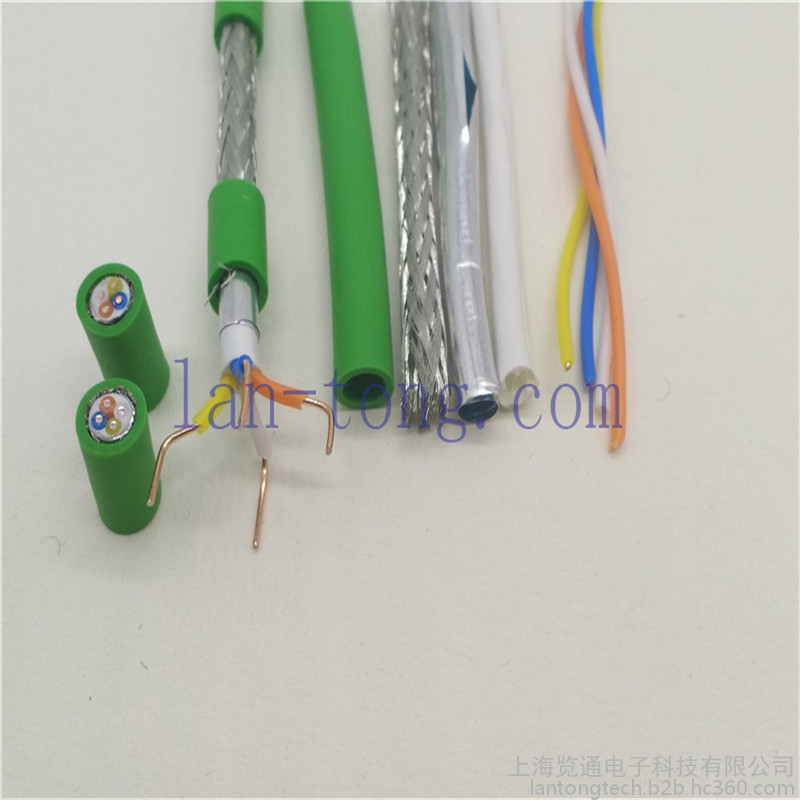

profinet网络电缆电缆结构

导体：实心裸铜导体

绝缘：PE

颜色：白色，黄色，蓝色，橙色

屏蔽：铝箔屏蔽加镀锡铜编织

颜色：绿色（近似RAL6018）
